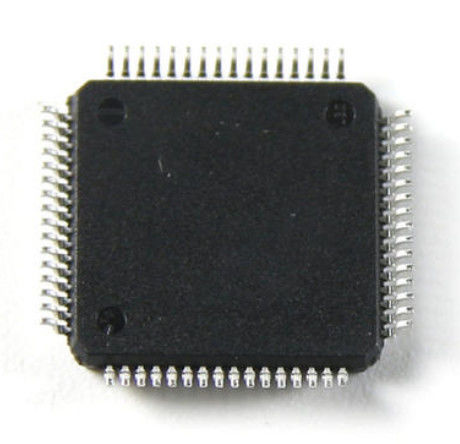

Microcontroller di 32 bit del chip STM32F103RCT6 QFP-64 della st STMicroelectronics

Il significato di STM32F103RCT6: CPU di base di Cortex-M3 MCU72MHz, con il FLASH 256KB, 48KB SRAM, LQFP64 pacchetto, gamme di temperature -40 - 85.

Cortex-M3 è il centro dell'unità di elaborazione di 32 bit. Il percorso dei dati interno è 32 bit, il registro è 32 bit e l'interfaccia di memoria è inoltre 32 bit. CM3 adotta la struttura di Harvard ed ha il bus indipendente di comando e canale omnibus di dati, che possono fare il parallelo andare a prendere e di accesso ai dati di istruzione. In questo modo, l'accesso ai dati più non occupa il bus dell'istruzione ed il bus dell'istruzione e la parte del canale omnibus di dati lo stesso spazio di memoria.

STM32RCT6 ha dettagliato l'introduzione:

Risorse di hardware: FLASH 48KB SRAM, 256KB, 2 temporizzatori di base, 4 temporizzatori generali, 2 temporizzatori avanzati, 2 regolatori di DMA (12 canali nel totale), 3 porte seriali 5, IIC 2, di SPI, 1 USB, 1 LATTA, 3 12 ADC pungenti, 1 12 bit DAC, 1 interfaccia di SDIO e 51 porto per tutti gli usi di IO. (porti di 51+5*2+3=64 51 IO, 5 paia delle alimentazioni elettriche, VBAT BOOT0 NRST)

Struttura interna:

LSE: segnale di orologio esterno a bassa velocità (32.768KHz è usato generalmente come orologio di RTC)

LSI: segnale di orologio interno a bassa velocità (40KHz)

SUO: segnale di orologio interno ad alta velocità (8MHz)

Organo permanente per la salute e sicurezza: segnale di orologio esterno ad alta velocità (4-16MHz)

esterno la fonte esterna del segnale di orologio è un oscillatore piezoelettrico (a causa del grande, non è integrata, ma l'accuratezza è alta)

circuito interno di fonte RC del segnale di orologio interno (accuratezza difficile, dentro il chip)

Nota: HCLK 72MHz massimo PCLK1 36MHz massimo PCLK2 72MHz massimo
