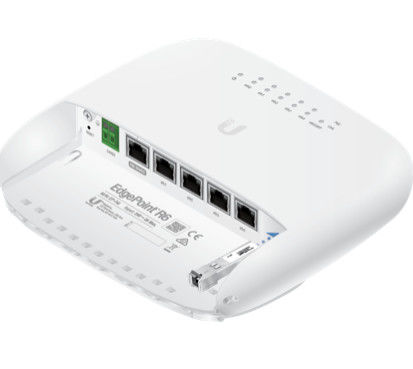

Un router metallico gigabit pluri-servizi di 5 porti di UBNT EdgePoint EP-R6 sostiene 24V POE

Requisiti dell'installazione

• Cacciavite "phillips"
• chiave a bussola da 7 millimetri
• Messa a terra – minuto 10AWG (5 millimetri2)elunghezzamassima: 1M. Comemisura di sicurezza, ha frantumatoilEdgePointad unalberoa terra, alpalo, allatorre, oacollegarelabarra a massa.
• La categoria schermata 5 (o sopra) che cabla dovrebbe essere usata per tutti i collegamenti metallici di Ethernet e dovrebbe essere collegata attraverso la terra di CA del PoE.

  Raccomandiamo che proteggiate le vostre reti dagli ambienti all'aperto nocivi e gli eventi distruttivi di ESD con il industriale-grado, cavo di Ethernet schermato da Ubiquiti.

Opzioni di potere

L'input di VCC o l'input di PoE è usato in qualsiasi momento. Se entrambi i tipi dell'input sono collegati, solo il tipo dell'input con il più alta tensione sarà usato; l'altro può essere usato come backup. C'è ne delle opzioni dell'input possono alimentare c'è ne delle opzioni di uscita.

Opzioni dell'input di potere

• 24VDC, 3A
• 24V, 1.4A su eth0 (PoE dentro)

Opzioni dell'output di forza motrice

• EdgePoint (richiesto)
• 24V passivo, 2-Pair PoE su eth0-eth4

Il numero dei dispositivi che possono essere alimentati dipende dal consumo di energia dei dispositivi specifici e dell'opzione dell'input di potere. Per esempio, se fornite 24VDC, 1.25A, quindi voi avete 30W di potere. Se il EdgePoint usa 7W (consumo di energia massimo), quindi avete 23W disponibile per l'uscita passiva di PoE. Controlli prego le specifiche di prodotto affinchè i valori del consumo di energia utilizzino nei vostri calcoli.

Specifiche
