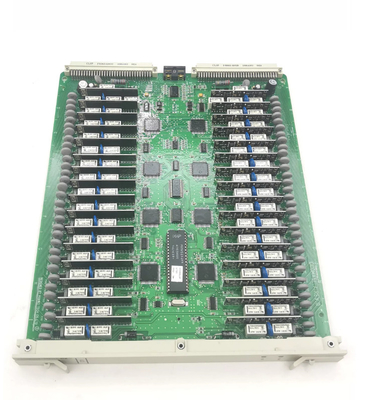

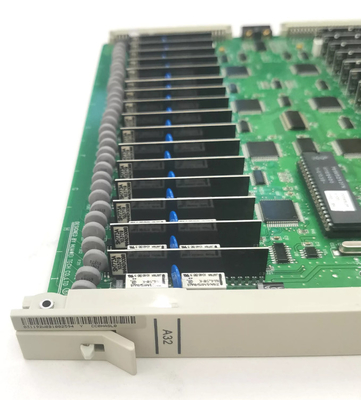

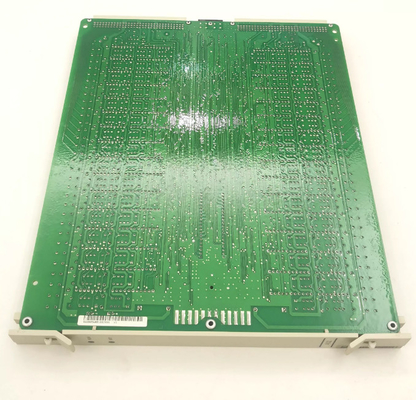

Bordo analogico dell'utente di modo del bordo 32 del interruttore di comando di programma di Huawei CC08 Digital

Panoramica

Bordo analogico dell'utente a modo controllato a programma digitale del commutatore CC0HASL0 32 di A32 Huawei CC08:

Il modulo dell'utente di simulazione è sotto il controllo dell'ospite (MPU) ed il microcontroller sul bordo dell'utente (ASL) completa la rilevazione e la segnalazione della linea di utente stato. Il ASL è la parte del circuito di termine del modulo dell'utente. Secondo il numero delle linee di utente analogiche collegate, i bordi dell'utente possono essere divisi in 16 bordi analogici dell'utente del canale e in 32 bordi analogici dell'utente del canale.

Il bordo di CC0HASL pricipalmente implementa le seguenti funzioni:

1. Fornisca 32 interfacce utente analogiche.

2. Il bordo ha funzioni del BORSCHT (alimentarsi, sovratensione/protezione corrente, suonante, controllante, codificante e decodificante, mescolarsi, difficile).

3. Svolga alcune funzioni speciali (palo inverso bidirezionale, CID, ecc.).

4. Il bordo svolge il tasso del software A/μ regolabile, l'impedenza dell'interfaccia regolabile e le funzioni regolabili di guadagno.

5. Collegamenti esterni: cavi dell'utente (32 paia dei cavi dell'utente), collegati ai porti corrispondenti del cavo sulla scheda madre del telaio dell'utente. La scatola dell'utente di 32 modi può essere inserita le spine del cavo dell'utente di 16 modi e le due spine sono inserite all'alto ed al basso rispettivamente.

Specifiche
